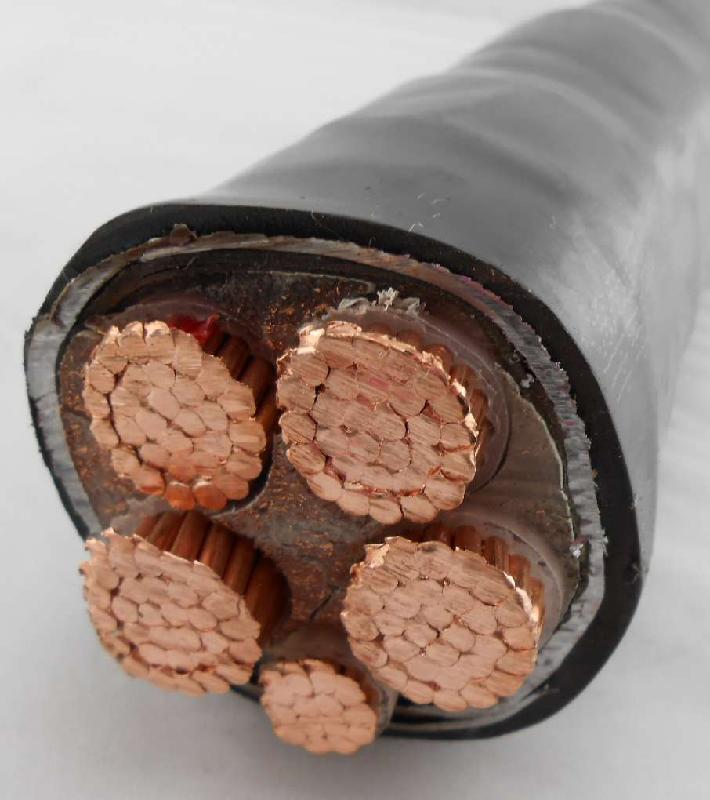

鎧裝電纜用于各個L域中交流額定電壓為35kV及以下固定線路中，供輸配電能之用，并可代替紙J緣電力電纜。普通型系列產品符合GB/T12706規定，并與IEC60502規定相一致。阻燃型產品除符合上述標準之外，還需符合GB/T18380.3規定，并與IEC60332-3規定相一致。其中阻燃型尤其適用于發電站、核電站、石油化工、城市軌道交通、高層建筑等有特殊阻燃要求的固定敷設場合。

產品適用于工頻額定電壓U0/U*kV為3.6/6、6/6（6/10）、8.7/10（8.7/15）、12/20、18/20（18/30）、21/35、26/35輸配電系統。

*U0為電纜中導體與屏蔽間的額定工頻電壓；U電纜中導體之間的額定工頻電壓。

●使用特性

1、電纜導體長期允許工作溫度90℃。

2、電纜導體短路時溫度不超過250℃，短路時間不超過為5秒。

3、電纜敷設時的電纜本體及環境溫度不低于0℃。

4、電纜允許彎曲半徑：單芯電纜為電纜外徑的20倍，多芯電纜為電纜外徑的15倍。

5、電纜敷設不受落差限制。

●型號、M稱及適用范圍

型號	產品M稱	適用范圍
YJV YJLV ZR-YJV ZR-YJLV YJY YJLY	銅芯、鋁芯交聯聚乙烯J緣聚氯乙烯護套（阻燃）電力電纜銅芯、鋁芯交聯聚乙烯J緣聚乙烯護套（阻燃）電力電纜	室內、隧道、管道、電纜溝等，不承受機械拉力和壓力。
YJV22 YJLV22 ZR-YJV22 ZR-YJLV22 YJY23 YJLY23	銅芯、鋁芯交聯聚乙烯J緣鋼帶鎧裝聚氯乙烯護套（阻燃）電力電纜銅芯、鋁芯交聯聚乙烯J緣鋼帶鎧裝聚乙烯護套（阻燃）電力電纜	室內、隧道、管道、電纜溝等，地下直埋，可承受機械壓力。
YJV32 YJLV32 ZR-YJV32 ZR-YJLV32 YJY33 YJLY33	銅芯、鋁芯交聯聚乙烯J緣鋼絲鎧裝聚氯乙烯護套（阻燃）電力電纜銅芯、鋁芯交聯聚乙烯J緣鋼絲鎧裝聚乙烯護套（阻燃）電力電纜	有落差或垂直敷設場所，可承受機械壓力。

注：型號中帶ZR的為鎧裝阻燃電力電纜。
●電纜規格

型號	芯數	額定電壓kV
		3.6/6	6/6 6/10	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		標稱截面mm2
YJV YJLV YJY YJLY ZR-YJV ZR-YJLV	1	25-30	25-630	25-630	35-630	50-630	50-630	50-630
YJV YJLV YJY YJLY ZR-YJV ZR-YJLV	3	25-300	25-300	25-300	35-300	50-300	50-300	50-300
YJV22 YJLV22 YJY23 YJLY23 ZR-YJV22 ZR-YJLV22	3	25-300	25-300	25-300	35-300	50-300	50-240	50-240
YJV32 YJLV32 YJY33 YJLY33 ZR-YJV32 ZR-YJLV32	1	25-500	25-500	25-500	35-500	50-500	50-500	50-500
YJV32 YJLV32 YJY33 YJLY33 ZR-YJV32 ZR-YJLV32	3	25-300	25-300	25-300	35-300	50-300

●電纜結構尺寸及載流量

3.6/6kV三芯交聯聚乙烯J緣鋼絲鎧裝聚乙烯護套電力電纜

3芯：3.6/6 YJV32 YJLV32
導體標稱截面mm2	內護套厚度 mm	鋼絲直徑mm	外護套厚度 mm	電纜參考外徑 mm	電纜參考重量kg/km		載流量A
					電纜參考重量kg/km		空氣中		土壤中
					Cu	Al	Cu	Al	Cu	Al
25	2.0	2.5	2.3	46.0	4003	3535	140	110	150	115
35	2.0	3.15	2.5	49.9	5080	4425	170	130	180	140
50	2.0	3.15	2.6	52.9	5849	4913	200	155	210	165
70	2.0	3.15	2.7	56.7	6805	5495	255	195	260	200
95	2.0	3.15	2.8	60.4	7956	6177	305	240	305	240
120	2.0	3.15	2.9	63.6	8958	6711	350	275	350	270
150	2.0	3.15	3.0	67.2	10252	7445	400	310	390	305
185	2.0	3.15	3.2	71.1	11657	8194	445	355	445	345
240	2.0	3.15	3.4	76.7	13862	9370	535	420	510	400
300	2.5	3.15	3.6	83.7	16503	10887	610	480	570	450
400	2.5	3.15	3.8	89.0	20101	12614	705	560	655	515

6/6 6/10kV三芯交聯聚乙烯J緣鋼絲鎧裝聚乙烯護套電力電纜

3芯：6/6 6/10 YJV32 YJLV32
導體標稱截面mm2	內護套厚度 mm	鋼絲直徑mm	外護套厚度 mm	電纜參考外徑 mm	電纜參考重量kg/km		載流量A
					電纜參考重量kg/km		空氣中		土壤中
					Cu	Al	Cu	Al	Cu	Al
25	2.0	3.15	2.5	51.8	5101	4633	140	110	150	115
35	2.0	3.15	2.6	54.2	5648	4992	170	130	180	140
50	2.0	3.15	2.7	57.2	6434	5498	200	155	210	165
70	2.0	3.15	2.8	61.1	7413	6103	255	195	260	200
95	2.0	3.15	3.0	64.9	8611	6832	305	240	305	240
120	2.0	3.15	3.1	68.1	9632	7386	350	275	350	270
150	2.0	3.15	3.2	71.8	10952	8144	400	310	390	305
185	2.0	3.15	3.3	75.4	12346	8883	445	355	445	345
240	2.0	3.15	3.5	81.6	14696	10204	535	420	510	400
300	2.5	3.15	3.7	85.7	17168	11552	610	480	570	450
400	2.5	3.15	4.0	93.1	20903	13415	705	560	655	515

8.7/10 8.7/15kV三芯交聯聚乙烯J鋼絲鎧裝緣聚乙烯護套電力電纜

3芯：8.7/10 8.7/15 YJV32 YJLV32
導體標稱截面mm2	內護套厚度 mm	鋼絲直徑mm	外護套厚度 mm	電纜參考外徑 mm	電纜參考重量kg/km		載流量A
					電纜參考重量kg/km		空氣中		土壤中
					Cu	Al	Cu	Al	Cu	Al
25	2.0	3.15	2.7	57.3	5840	5372	145	110	150	115
35	2.0	3.15	2.8	59.7	6404	5749	175	130	180	140
50	2.0	3.15	2.9	62.7	7213	6277	205	155	210	165
70	2.0	3.15	3.0	66.5	8218	6908	255	195	260	200
95	2.0	3.15	3.1	70.2	9352	7574	310	240	305	240
120	2.0	3.15	3.2	73.4	10460	8214	360	275	350	270
150	2.0	3.15	3.4	77.3	11538	9030	405	310	390	305
185	2.5	3.15	3.5	81.9	13482	10019	460	355	445	345
240	2.5	3.15	3.7	84.7	16559	12066	535	420	510	400
300	2.5	3.15	3.9	89.7	19289	13674	610	480	570	450
400	2.5	3.15	4.1	98.2	24008	16520	705	560	655	515

12/20kV三芯交聯聚乙烯J緣鋼絲鎧裝聚乙烯護套電力電纜

3芯：12/20 YJV32 YJLV32
導體標稱截面mm2	內護套厚度 mm	鋼絲直徑mm	外護套厚度 mm	電纜參考外徑 mm	電纜參考重量kg/km		載流量A
					電纜參考重量kg/km		空氣中		土壤中
					Cu	Al	Cu	Al	Cu	Al
35	2.0	3.15	3.0	65.6	7241	6585	140	110	155	120
50	2.0	3.15	3.1	68.6	8073	7137	165	130	180	140
70	2.0	3.15	3.2	72.4	9109	7799	210	165	220	170
95	2.0	3.15	3.3	76.1	10336	8558	255	200	265	210
120	2.0	3.15	3.5	80.5	11661	9414	290	225	300	235
150	2.0	3.15	3.6	85.1	13195	10388	330	255	340	260
185	2.5	3.15	3.7	90.2	14892	11429	375	295	380	300
240	2.5	3.15	3.9	95.3	17474	12982	435	345	435	345
300	2.5	3.15	4.1	103.7	20239	14623	485	390	485	390
