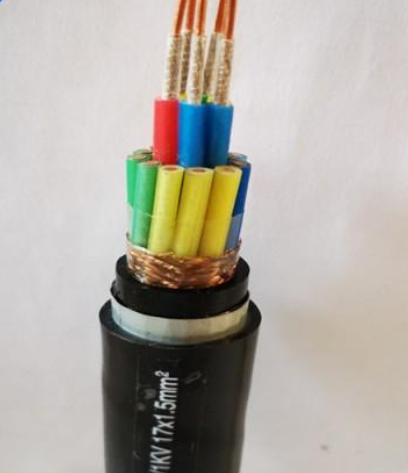

耐火電纜NH-DJYPV-37*2*1.0
執行標準：
耐火電纜NH-DJYPV-37*2*1.0按照TIC W-2009標準銷售制造
適用范圍：
耐火電纜NH-DJYPV-37*2*1.0適用于石油、化工、治金、能源等領域的計算機、儀器儀表、各種自動化檢測設備及其它信號傳輸和控制系統中有防火消防安全要求的場合。
使用特性：
1、額定電壓：450/750V及以下
2、電纜正常允許時導體***高溫度：聚氯乙烯為70℃，聚乙烯溫度為80℃。
3、電纜短路時導體***高溫度：聚氯乙烯為160℃，聚乙烯溫度為160℃。
4、電纜安裝時的***小彎曲半徑：
①無鎧裝或金屬絲屏蔽電纜：6D;
②有鎧裝層或金屬絲屏蔽電纜：12D;
5、電纜敷設
電纜敷設時環境溫度不低于0℃，低于0℃時，應對電纜進行預熱。
1、 屏蔽線組的工作電容（1kHz）:
a對于聚乙烯或交聯聚乙烯絕緣電纜≤100pF/m;
b對于聚氯乙烯絕緣電纜≤180pF/m;
2、電纜線組間的分布電感≤0.8μH/m;
3、 電纜線組間的不平衡：在測試頻率為1kHz，電纜長度為250m時應不大于300 pF；
9、電纜的耐火特性：
電纜的耐火試驗方法符合GB/T19666規定的耐火性能，其要求如下表：
|
代號 |
供火時間+冷卻時間/min |
供火溫度/℃ |
試驗電壓/V |
合格指標 |
試驗方法 |
|
N |
90+15 |
750~800 |
額定值 |
1、2A熔斷器不斷 2、指示燈不熄滅 |
GB/T19216.21 (IEC60331—21) |
電纜的型號及名稱
|
型號 |
名稱 |
|
NH—DJYPV |
銅芯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVPV |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYVP |
銅芯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVVP |
銅芯聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYPVP |
銅芯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVPVP |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYPV22 |
銅芯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVPV22 |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYVP22 |
銅芯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVVP22 |
銅芯聚氯乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYPVP22 |
銅芯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVPVP22 |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYP2V |
銅芯聚乙烯絕緣銅塑復合帶分屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVP2V |
銅芯聚氯乙烯絕緣銅塑復合帶分屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYVP2 |
銅芯聚乙烯絕緣銅塑復合帶總屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVVP2 |
銅芯聚氯乙烯絕緣銅塑復合帶總屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYP2VP2 |
銅芯聚乙烯絕緣銅塑復合帶分屏蔽及總屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVP2VP2 |
銅芯聚氯乙烯絕緣銅塑復合帶分屏蔽及總屏蔽聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYP2V22 |
銅芯聚乙烯絕緣銅塑復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVP2V22 |
銅芯聚氯乙烯絕緣銅塑復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYVP2-22 |
銅芯聚乙烯絕緣銅塑復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVVP2-22 |
銅芯聚氯乙烯絕緣銅塑復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJYP2VP2-22 |
銅芯聚乙烯絕緣銅塑復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
|
NH—DJVP2VP2-22 |
銅芯聚氯乙烯絕緣銅塑復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套耐火電子計算機電纜 |
備注：阻燃型電纜在型號前加“Z (A、B、C)—”表示；低煙無鹵阻燃型電纜在型號前加“WDZ(ABC)—”表示。
阻燃、低煙無鹵電纜的燃燒特性和表示方法及燃燒特性要求符合GB/T19666—2005標準規定。
銷售范圍：
|
導體標稱截面積mm2 |
2線組 |
3線組 |
|
0.5 |
1~37對 |
1~24對 |
|
0.75 |
1~37對 |
1~24對 |
|
1.0 |
1~37對 |
1~24對 |
|
1.5 |
1~37對 |
1~24對 |
|
2.5 |
1~37對 |
1~24對 |
